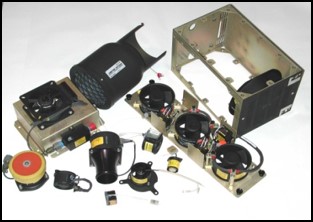

製品詳細へ製品名冷却システム/ファン・アッセンブリ特徴500W-5kWクラスの液冷・熱交換システム
ワンストップで設計・製造・試験まで対応
ご要求の電圧・熱交換レート・筐体サイズ・MIL環境要求に応じてカスタマイズ可能
サイズ、重量、材料、およびコストにおいて最適な熱交換器をご提案
船舶・地上ユニット・航空機器・精密機器冷却等、広範な設計実績 -
製品詳細へ製品名Discus Fan (熱交換器)特徴密閉筐体の内部と外部を隔離状態で冷却可能
回転速度：9,905rpm
風量： 58.5CFM (1.66m3/min)
最高周囲温度: 71°C
定格電流/電圧： 3.25 Amps DC=28／32V
サイズ： 直径約20cm、厚さ約3cm
重量： 約1.4kg -
製品詳細へ製品名Maxiaxシリーズ特徴回転速度： ~23,300rpm
風量/静圧：
49.4~3,300CFM (1.4~93.5m3/min)
0.75~41 IWG (187Pa~10.2kPa）
入力電圧：
AC=115, 200, 416V/50-60Hz/400Hz DC=24~28VDC
サイズ： 直径 7.6cm~40cm
重量： 1.37kg~ -

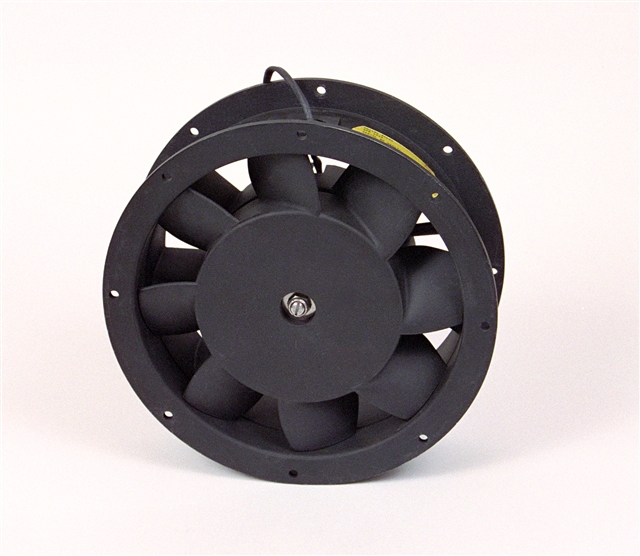

製品詳細へ製品名MIL-XTM特徴回転速度： 7,500rpm
風量/静圧：
490CFM (13.9m3/min) 3.5IWG (872Pa)
入力電圧： DC=28V
サイズ： 直径約17cm、厚さ約5cm
重量：1.14kg -
製品詳細へ製品名MIL901シリーズ特徴回転速度： ~7,500rpm
風量/静圧：
125~512CFM (3.54~14.5m3/min)
0.62~2.73IWG (154~680Pa)
入力電圧：
AC=115, 200-230V/50-60Hz/400HZ DC=28VDC
サイズ： 直径 14~17cm, 厚さ 4~5cm
重量：
0.945kg (-901)､ 0.8kg (-901T) -

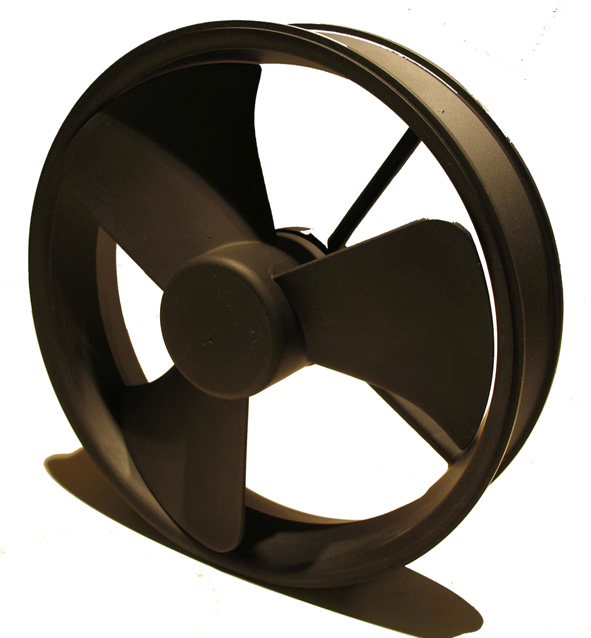

製品詳細へ製品名Saucerシリーズ特徴回転速度： ~4,700rpm
風量/静圧：
105~400CFM (2.97~11.3m3/min)
0.05~0.67IWG (12.5~167Pa)
入力電源：
AC=115, 200, 230V/50-60Hz, 400Hz DC=12~28V
サイズ：直径約18cm、厚さ約6cm -
製品詳細へ製品名Propimaxシリーズ特徴回転速度： ~22,700 rpm
風量/静圧：
16.9~252CFM (0.48~7.14m3/min)
0.09~9.1IWG (22.4Pa~2.2kPa)
入力電圧：
AC=115, 200V/50-60Hz/400Hz DC=24~32V, 40, 48V
サイズ： 直径8~10cm、厚さ3~5cm -

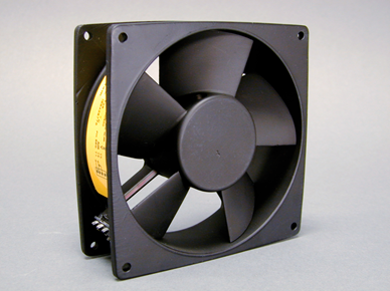

製品詳細へ製品名Spartanシリーズ特徴回転速度：~8,000rpm
風量/静圧：
47~305CFM(1.3~8.64m3/min)
0.05~2.25IWG(12.5~560Pa)
入力電圧：
AC=115, 200V/50-60Hz/400Hz DC=24~32V
サイズ：
直径約12cm or 12cm角、厚さ約4cm -
製品詳細へ製品名MIL80シリーズ特徴回転速度：~6,400rpm
風量/静圧：
30~70CFM (0.85~1.98m3/min)
0.15~0.87IWG (37.4~217Pa)
入力電圧：
AC=115, 200-230V/50-60Hz/400Hz DC=12~48V
サイズ： 7~8cm角、厚さ約4cm
重量： 0.336kg -
製品詳細へ製品名Aximaxシリーズ特徴回転速度： ~27,200rpm
風量/静圧：
7.5~150CFM (0.21~4.25m3/min)
0.17~4.2IWG (42.3Pa~1.0kPa)
入力電圧：
AC=115, 200V/400Hz DC=24~32V
サイズ： 直径4~8cm、厚さ4~6cm -

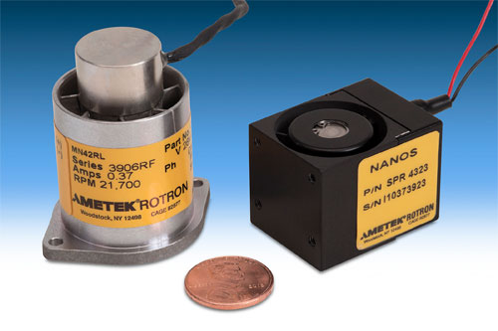

製品詳細へ製品名Minimaxシリーズ特徴回転速度： ~23,800rpm
風量/静圧：
5.1~10.0CFM (0.14~0.28m3/min)
0.2~0.8IWG (49.8~200Pa)
入力電圧：
AC=115V/400Hz DC=26~28V
サイズ： 直径29.5mm x 奥行34.3mm
重量： 0.028kg~0.056kg -
製品詳細へ製品名Nanosシリーズ特徴回転速度： ~22,000rpm
風量/静圧：
5.7CFM (0.16m3/min)
0.76~1.06IWG (189Pa~264kPa)
入力電圧：
AC=115V/400Hz DC=26~28V
サイズ： 25.4 x 25.4 x 20.1mm
重量： 0.028kg~0.056kg -
製品詳細へ製品名メディカル応用チューブ特徴【補強チューブ】
・シングル/マルチルーメン
・補強オプション：ブレード、螺旋形、線形
・外径：2Fr(0.66mm)-1"(25.4mm)
・細線、平線、各種内層/外装材対応
・多種多様なピッチ数、マルチデュロメーター
【無補強チューブ】
・各種樹脂材質対応
・外径：2Fr(0.66mm)-"1(25.4mm)
・各種カット長対応
【メディカルブレード】
・ブレーダー構成：8, 12, 16, 24, 32及び48キャリア
・被覆率を選択可
・バルク、カット長のオプション
【複合チューブ】
信号線、同軸、その他電気部品を組込み可能 -
製品詳細へ製品名電力リード線・フレキシブル相互接続電線特徴NEWT社の汎用電力リード線とフレキシブル相互接続電線は、最大限の柔軟性を備えた耐高温電線を必要とする配電アプリケーション向けに、幅広いAWG、撚り構成、導体材質、厚さ、シールド及びジャケット材質を用いて製造可能です。
同社は、超柔軟カスタム相互接続電線の製造における世界的リーダーであり、極小径から500MCMまでの導体サイズを提供しています。ULおよびCSA認定PVC絶縁構造で供給するのが最も一般的ですが、同社のカスタムフレキシブル相互接続電線は、超細線撚り線技術と薄肉射出成形技術を組み合わせて、高温または極低温、耐薬品性、電圧、低低容量、また柔軟性といったお客様の特定要件に沿って製造しております。
【導体材料】
・銅 ・無酸素銅 ・アルミ ・銅合金 ・銅覆鋼
・銅覆鋼アルミ ・抵抗線 ・マグネットワイヤ
【めっき】
・すずめっき ・銀めっき ・ニッケルめっき
・金めっき ・白金めっき ・すずめっき線 -
製品詳細へ製品名カスタム仕様内視鏡向けケーブル特徴NEWT社は、カスタム仕様内視鏡ケーブルの開発、製造、試験における業界のリーディングカンパニーです。
同社内視鏡ケーブルは、高度な技術が求められるデジタル画像処理装置の特定要件を満足するように設計されています。
また、優れた屈曲寿命を実現する高強度合金導体から、最適な引張り強度を実現するNEWtuf（商標登録製品）強化シリコンゴムジャケットまで、ケーブルのすべてのコンポーネントにカスタムオプションを提供可能です。
更に、同社のケーブル設計エンジニアは、コンセプトから試験までお客様と連携し、ケーブルがお客様の要件を正確に満たすことを保証します。
【導体】
・銅めっきや高力合金を始め、多種多様な導体材料に対応
・小型(AWG24-32相当)、超小型(AWG34-46)サイズ
対応
【誘電体】
・電気的仕様、温度条件、サイズのご要求に応じて選定
【シールド】
・ブレード、スパイラル、アルミニウムホイル、その他の材料を提供可
【被覆】
・NEWTtuf 補強シリコンゴムケーブルを用いる事で、最適な引張強度を実現
【社内試験】
・各種屈曲試験、ねじれ試験、減衰特性試験、伝播速度試験、静電容量、クロストーク -
製品詳細へ製品名COLDflex Ground Cable特徴・-40℃までの低温柔軟性試験済み。
・紫外線耐性
・最大動作電圧：5kV
・高耐圧
・標準導体材料：裸銅線
(ご要求に応じてその他材料も対応)
・標準サイズ：250 kCMA-AWG 4
(ご要求に応じてその他サイズも対応)
・標準線色：10色
・標準・カスタム表面プリント対応 -
製品詳細へ製品名ローノイズケーブル特徴ねじり、押しつぶし、曲げ、引っ張り等が加わる可能性のある微小信号アプリケーションに適したローノイズケーブル
【主要アプリケーション】
・医療機器分野：心電図検査（ECG）、脳波検査（EEG）、パルスオキシメーター
・オーディオ分野：マイク
・テスト・測定分野
・センサー分野
【特長】
・一次絶縁体の表面に導電層を設け、この層は絶縁体に接着されており、両素材間の動きを妨げ、帯電を防ぎます。
低ノイズコーティングされた一次側とケーブル内の他の部品との間の動きによって発生した電荷は、電圧差が生じないように
即座に動作します。
・一般的なケーブルでは、機械的衝撃の種類や強さ、使用する材質により最大100ミリボルトのノイズが生成されますが、本ローノイズケーブルは、導電性低ノイズ層を付加する事で、15～250マイクロボルトまでノイズを低減します。 -
製品詳細へ製品名センサー(シンクロ，レゾルバ)特徴同社の各種センサーは、航空宇宙、防衛及びハイテク産業の市場分野の厳しい条件を満足するよう設計製造されています。
仕様例(レゾルバー)
定格電圧 1.0-115 Vrms
入力周波数 400-10,000 Hz
最大電流値 0.015-0.25 A
電気的誤差 ±3.0±15.0 Mins of arc
最大巻取温度 240℃
その他製品の資料は下記のカタログURLより
ご確認ください。
用途例
航空機エンジン燃料制御機器、
エンジンFADECシステム、航空機飛行制御機器など -
製品詳細へ製品名光学式エンコーダー特徴高回転精度が要求される用途向けに様々な光エンコーダーの設計製造に豊富な経験を持っています。
仕様例
シャフトスピード： 0 - 30,000 RPM
角度誤差：0.5 - 5 Bits
角分解能：Up to 21 bit
比較誤差：±0.75±120.0
用途例：レーダー、射撃装置、熱画像装置、
アビオニクス、ミサイル制御フィン、
シュミレーター、天体望遠鏡など -
製品詳細へ製品名各種モーター特徴ブラシまたはブラス又はブラシレスタイプのモーターをご提案だけでなく、タコメーターや角度範囲モーターも同様にご提案可能です。モーターのパッケージの設計を専門としており エンコーダ、レゾルバ、タコ、ギアボークスあるいはブレーキとモーターを組合わせてることも可能です。
用途例：エンジン制御サブアセンブリ（バーナー制御、燃料流量の調整、弁の作動及び制御）ミサイルのシーカーヘッドジンバルなど。 -
製品詳細へ製品名電気機械式各種Actuator特徴厳しい環境条件が求められる防衛・宇宙用途に最適な製品をご提案致します。
仕様例
モーター：三相ブラシレスDCモーター
動作電圧：42VDC
ストローク：32 mm
垂直抗力：0.6kN
用途例：オイルガス開発機材、
航空機エンジン弁、ヘリコプターのロータ
及びランディングギア等 -
製品詳細へ製品名Heat Exchanger（熱交換器）特徴Ametek Hughes-Treitler社の熱交換器は、主に航空宇宙機器に採用されております。航空機内向けEvaporator、Galley向けChiller、エンジン向けACOC、FCOC等、民間・軍用航空機、ヘリコプター、戦闘機向けに多くの製品を提供しております。 -
製品詳細へ製品名ジャンクションボックス特徴【仕様】
・材質：ブロンズ、ステンレス、チタン
・高圧水密性
・全ての水密レベルにダブルOリング水密を採用
・窒素充填を含む
・様々な取り付け方法に対応
・統合耐圧殻ペネトレータと使用可能
・電子モジュールの取り付け可能
・アンビリカル用のストレインリリーフ部材を用意
・お客様の仕様に合わせたオプションの塗装
・環境監査の対応可能（オプション）
【アプリケーション】
・海洋産業分野
・海軍技術分野
・海洋研究分野
・再生可能エネルギー分野
・一般産業分野 -
製品詳細へ製品名Series 80 均圧オイル充填コネクタ特徴【仕様】
・水中着脱タイプ
・高耐水圧
・オイル充填、圧力補償
・優れた絶縁性
・非常に長いコンタクトガスケット
・設計寿命：25年間
・ダブルOリング水密機構
・コンタクト配列：1～19芯
・最大試験圧力：600bar（水深6,000m相当）
・信号・同軸・12 kV耐圧コネクタ（オプション）
・4チャネル光ファイバコネクタ（オプション）
・プッシュプル型ロックシステム
・フレキシブル接続部付きハンドル
・圧力補償の無い設置用筐体にも適合
・シェル材質：ステンレス鋼、チタン
【アプリケーション】
・海底スタブプレート
・ジャンクションボックス
・ROV応用分野
・再生可能エネルギー分野
・海洋研究分野 -
製品詳細へ製品名Series 71 ケーブルペネトレータ特徴【仕様】
・ATEX（防爆）指令認証取得
・グランドを用いた耐水圧ケーブル接続
・装置ハウジング側はOリングによる水密
・コンタクト配列：7芯及び12芯
・装置内部の絶縁体とのドライメイト対応
【アプリケーション】
・一般産業分野
・再生可能エネルギー分野 -
製品詳細へ製品名Series 51 単極同軸コネクタ特徴【仕様】
・耐水圧構造
・衝撃試験済み
・嵌合部にダブルＯリングを採用
・垂直方向同軸N型インターフェース
・最大動作電圧：500V
・最大動作電流：8A
・最大試験圧力：100bar（水深1,000m相当）
・インピーダンス：50Ω
・ドライメイトタイプ
・シェル材質：ステンレス鋼 1.4404
・各種取り付け寸法のペネトレータに適用可
・装置側に産業用N型プラグコネクタを採用
【アプリケーション】
・海軍技術分野
・海洋研究分野
・一般産業分野 -

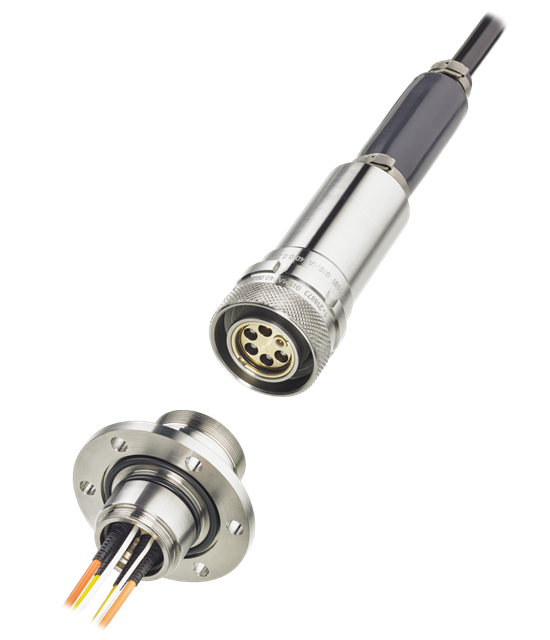

製品詳細へ製品名Series 40 光ファイバ・ハイブリッドコネクタ特徴【仕様】
・シェル材質：マリンブロンズ、ステンレス鋼、チタン
・高耐水圧
・篏合部にダブルOリングを採用
・コンタクト配列：1～24芯
・シングル・マルチモード用光ファイバコンタクト
・低挿入損失
・φ2mm電気コンタクト：630V / 25A
・φ1mm電気コンタクト：1kV / 8A
・最大試験圧力：600bar（水深6,000m相当）
・オープンフェース・縦方向水密構造
・ドライメイトタイプ
・モジュールコンタクト
・堅牢性に優れたメートルロックネジ
・取り外し可能なエンドベルにより経済的な保守を実現
【アプリケーション】
・海軍技術分野
・海洋研究分野
・再生可能エネルギー分野
・一般産業分野 -
製品詳細へ製品名Series 35 小型電気コネクタ特徴【仕様】
・シェル材質：マリンブロンズ、ステンレス鋼、チタン
・高耐水圧
・ダブルOリングを採用
・コンタクト配列：3～12芯
・最大動作電圧：225V
・最大動作電流：8A
・最大試験耐圧：500bar（水深5,000m相当）
・円錐状絶縁壁を有するエラストマー絶縁体
・堅牢性に優れたコンタクト
・オープンフェース縦方向防水レセプタクル
・ドライメイトタイプ
・堅牢性に優れたメートルロックネジ
・堅牢性に優れたキー溝
【アプリケーション】
・海洋産業分野
・海軍技術分野
・海洋研究分野
・再生可能エネルギー分野
・一般産業分野 -
製品詳細へ製品名Series 27 船舶用防水コネクタ特徴【仕様】
・シェル材質：耐海水ブロンズ又はアルミ製
・耐水水タイプ及び飛沫水密タイプ
・インターフェイス水密としてOリング採用
・気密性絶縁体
・最大動作電圧：300V
・最大動作電流：15A
・ドライメイトタイ
・安全なロック式メートルねじ
・特殊ロッククランプ（オプション）
【アプリケーション】
・海軍技術分野 -
製品詳細へ製品名Series 24 モジュール設計防水コネクタ特徴【仕様】
・シェル材質：耐海水ブロンズ
・モジュール設計
・逆断熱継手
・防水性：IP66-IP68規格適合
・インターフェイス水密としてOリング採用
・安全なメートル単位のロックネジ
・円錐形絶縁バリアを持つエラストマー絶縁体
・コンタクト配列：3～61芯
・最大動作電圧：250V
・最大動作電流：40A
・ドライメイトタイプ
【アプリケーション】
・一般産業分野
・海洋研究分野
・造船分野
・建設機械 -
製品詳細へ製品名Series 22 電気・ハイブリッドコネクタ特徴【仕様】
・衝撃・水中爆発試験済み
・高耐水圧
・勘合部にOリング、リップシール、円錐状シールを採用
・円錐状絶縁壁を増加したエラストマー絶縁体
・コンタクト配列：1～265芯
・最大動作電圧：3.2kV
・最大動作電流：400A
・最大試験圧力：400bar（水深4,000m相当）
・オープンフェース耐圧
・ドライメイトタイプ
・耐圧殻ペネトレーター標準材質：1.4404或いは1.3964
・多様な取付け寸法に対応した耐圧殻ペネトレーター
・耐圧殻ペネトレーター用特殊締付ナット（オプション）
【アプリケーション】
・海軍技術分野
・海洋研究分野
・再生可能エネルギー分野
・産業分野 -
製品詳細へ製品名Series 10 電気メタルシェルコネクタ特徴【仕様】
・ウェットメイトタイプ
・オープンフェース・垂直方向の水密機構
・嵌合エリアに安全性の高いダブルシール（リップ・円錐状シール）
・堅牢性に優れたスクーププルーフのシェルハウジング
・汚染耐性の角ネジ付きロックスリーブ
・動作電圧最大：6.6kV
・最大動作電流：1,000A
・EN 60664に準拠して設計された絶縁距離
・多様なコンタクト配列に対応
・堅牢キー溝
・固体金属シェルハウジング
・高耐圧水密（水深8,000メートル）対応ソリューション
・高性能ソケットコンタクト
・嵌合エリアへのOリング追加（オプション）
・大口径ケーブルに対応したエンドベル
・シェル材質：青銅、ステンレス鋼、チタン
【アプリケーション】
・海洋産業分野
・海軍技術分野
・海洋研究分野
・再生可能エネルギー分野
・一般産業分野 -
製品詳細へ製品名小型・超小型同軸ケーブル特徴NEWT社では、お客様のご要求インピーダンス、静電容量、その他の厳しい電気的性能を満足し、特定のアプリケーションのニーズに沿ったカスタム仕様の同時ケーブルを製造しております。
中心導体、誘電体、シールド、ジャケットに、優れた屈曲寿命を実現する高強度合金導体、小型化と減衰を実現する発泡誘電体などのカスタムオプションを取り揃えております。
また、複数の同軸ケーブルとその他コンポーネントを組み合わせた、大口径の計装ケーブルも製造可能です。 -
製品詳細へ製品名超高真空フィードスルー(Ultra-High Vacuum Microwave Feed-Through)特徴周波数：DC～20GHz
インピーダンス：50 ohms
温度範囲：-269℃～+500℃
MTBF：>10,000,000時間(MIL-HDBK-217)
気密度：<1x10-11 cc/sec、 He
< アプリケーション >
・加速器研究用ビーム位置モニター(Beam Position Monitors for particle accelerators
・プラズマ溶着(Plasma Deposition Chambers)
・スパッタリング(Sputtering)
・その他真空、高圧、極環境 -
製品詳細へ製品名高周波同軸SiO2セミリジッドケーブル特徴① 材質
誘電体： SiO2（二酸化ケイ素） ／ 純度99.995％
内導体： 銅OFHC
外導体： 銅OFHC
外皮： AISI シリーズ ステンレススチール
② 環境性能
高度： 際限なし（溶接＆密閉構造）
耐化学物質： 作動油（航空機等）、エポキシ材、
ジェット燃料等への耐性有り。
湿度： 100%RH
引っ張り強度： 100 - 500ポンド（ケーブル径に依存）
ランダム振動： 40G’s rms
塩水噴霧： MIL-STD-202
衝撃： 1200G
温度環境： －200℃ ～ ＋950℃ （ケーブルのみ）
振動： 20G’s 50 ～2000MHｚ
曲げ性： MIL-T-81490 Class 2 ／ EW-5230-341-70
③ 機械特性
PTFEケーブルと比べ30％ ～ 50％小サイズ及び軽量。
最小ベンドラディアス:直径Ｘ２．５
熱膨張なし
標準ケーブル直径と重量(lb/ft)；
0.047"(1.2mm)/ W/A, 0.090"(2.3mm)/0.017,
0.125"(3.2mm)/0.024, 0.142"(3.6mm)/0.035,
0.200"(5.0mm)/0.048, 0.275"(7.0mm)/0.078,
0.296"(7.5mm)/0.090, 0.532"(13.5mm)/0.21
④ 電気特性
1) MTBF： 100万時間以上
2) 誘電率： 1.56
3) 伝達速度： 80%
4) インピーダンス： 50ohms ± 1ohm
5) キャパシタンス： 25pF/F
6) 挿入損失： 別添ケーブル挿入損失表参照
7) パワーハンドリング： .090” - 0.4KW
.125” - 1.0KW
.142" - 1.6KW
.200” - 2.6KW
.275” - 3.4KW
.296” - 3.4KW
.532” - 7.0KW
8) ピークパワー： 20KW @ 8GHz
9) 遅延： 1.26 Nano Sec. / ft
10) 絶縁抵抗： 1 x E14 ohms/ft (Ambient)
1x E7 ohms/ft (760℃)
11) VSWR： 2 - 4GHz 1.20: 1 (max)
4 - 8GHz 1.25: 1
8 - 12GHz 1.30: 1
12- 16GHz 1.35: 1
16 - 18GHz 1.50: 1
12) EMI Shield: -120dB
※ケーブルタイプの選定、挿入損失の計算等については、以下のソフトをご活用ください -
製品詳細へ製品名各種ソナー・システム・ケーブル特徴・曳航式ソナー・ケーブル
・ディッピング・ソナー・ケーブル
※アクティブ及びパッシブ方式
・最軽量、最小直径で高強度を発揮
・機械的強靭性、柔軟性に優れている -
製品詳細へ製品名各種 海中ケーブル特徴（De Regt社 海中ケーブルのユニーク性）
・ケーブル直径：最小
・機械的強靭性：最高
・機械的柔軟性：最高
・光／電気ケーブル：最強
（トラック・レコード）
・ROV吊索ケーブル：6000m（最高深度）
・曳航ケーブル：3000m（最高深度）
・掘削機ケーブル：1500m（最高深度）
・光／電気ケーブル：115T（最高強度）
（ストレングス・メンバー）
・亜鉛メッキ鋼線（装甲）
・ファイバーの保護（アラミド、
ダイネーマ、ベクトラン、ジロン等）
・ファイバーの編組み（鋼線） -
製品詳細へ製品名リッツ線特徴New England Wire Technologies（NEWT）社は、1898年の創業以来、ワイヤレス給電システム、インバータ、トランスなどの高周波機器向けにカスタム仕様の丸型・矩形リッツ線の設計・製造・販売を行っており、米国の高難度リッツ線市場で7割超のシェアを持つリッツ線のパイオニアメーカーです。
同社は、最小素線ゲージAWG 48（31μm）からの素線を束ねたリッツ線の設計・製造能力と経験を有しており、お客様の技術的課題やご要求仕様（周波数・撚り本数・絶縁等） を解決・満足出来るリッツ線をご提案出来ると考えております。
また、同社製品は、米国WiTricity社が特許を保有する磁界共鳴方式のEV車非接触給電システム用コイル線材としてご採用及び製品認証済みでございます。
一方、日本国内においても、WiTricity社とライセンス契約を締結されているAGV、EV車ワイヤレス給電システムの開発・製造会社や大学等のお客様に多数ご採用頂いており、性能面（低直流・交流抵抗・高Q値）でも高い評価を頂いている信頼性の高い製品でございます。
【採用実績】
・EV車・AGV（自動搬送車）用ワイヤレス給電システム
・EV車走行中給電コイル
・誘導加熱(IH)装置
・メディカル応用
