リッツ線
メーカー名
New England Wire Technologies
カテゴリ
ケーブルリッツ線
特徴
New England Wire Technologies(NEWT)社は、1898年の創業以来、ワイヤレス給電システム、インバータ、トランスなどの高周波機器向けにカスタム仕様の丸型・矩形リッツ線の設計・製造・販売を行っており、米国の高難度リッツ線市場で7割超のシェアを持つリッツ線のパイオニアメーカーです。
同社は、最小素線ゲージAWG 48(31μm)からの素線を束ねたリッツ線の設計・製造能力と経験を有しており、お客様の技術的課題やご要求仕様(周波数・撚り本数・絶縁等) を解決・満足出来るリッツ線をご提案出来ると考えております。
また、同社製品は、米国WiTricity社が特許を保有する磁界共鳴方式のEV車非接触給電システム用コイル線材としてご採用及び製品認証済みでございます。
一方、日本国内においても、WiTricity社とライセンス契約を締結されているAGV、EV車ワイヤレス給電システムの開発・製造会社や大学等のお客様に多数ご採用頂いており、性能面(低直流・交流抵抗・高Q値)でも高い評価を頂いている信頼性の高い製品でございます。
【採用実績】
・EV車・AGV(自動搬送車)用ワイヤレス給電システム
・EV車走行中給電コイル
・誘導加熱(IH)装置
・メディカル応用
同社は、最小素線ゲージAWG 48(31μm)からの素線を束ねたリッツ線の設計・製造能力と経験を有しており、お客様の技術的課題やご要求仕様(周波数・撚り本数・絶縁等) を解決・満足出来るリッツ線をご提案出来ると考えております。
また、同社製品は、米国WiTricity社が特許を保有する磁界共鳴方式のEV車非接触給電システム用コイル線材としてご採用及び製品認証済みでございます。
一方、日本国内においても、WiTricity社とライセンス契約を締結されているAGV、EV車ワイヤレス給電システムの開発・製造会社や大学等のお客様に多数ご採用頂いており、性能面(低直流・交流抵抗・高Q値)でも高い評価を頂いている信頼性の高い製品でございます。
【採用実績】
・EV車・AGV(自動搬送車)用ワイヤレス給電システム
・EV車走行中給電コイル
・誘導加熱(IH)装置
・メディカル応用
カタログダウンロード、関連URL
リッツ線 : 形状・タイプ別用途例
リッツ線 : カタログ
リッツ線 : 素線サイズ(AWG)換算表
関連商品
-
製品名電力リード線・フレキシブル相互接続電線特徴NEWT社の汎用電力リード線とフレキシブル相互接続電線は、最大限の柔軟性を備えた耐高温電線を必要とする配電アプリケーション向けに、幅広いAWG、撚り構成、導体材質、厚さ、シールド及びジャケット材質を用いて製造可能です。
同社は、超柔軟カスタム相互接続電線の製造における世界的リーダーであり、極小径から500MCMまでの導体サイズを提供しています。ULおよびCSA認定PVC絶縁構造で供給するのが最も一般的ですが、同社のカスタムフレキシブル相互接続電線は、超細線撚り線技術と薄肉射出成形技術を組み合わせて、高温または極低温、耐薬品性、電圧、低低容量、また柔軟性といったお客様の特定要件に沿って製造しております。
【導体材料】
・銅 ・無酸素銅 ・アルミ ・銅合金 ・銅覆鋼
・銅覆鋼アルミ ・抵抗線 ・マグネットワイヤ
【めっき】
・すずめっき ・銀めっき ・ニッケルめっき
・金めっき ・白金めっき ・すずめっき線 -
製品名カスタム仕様内視鏡向けケーブル特徴NEWT社は、カスタム仕様内視鏡ケーブルの開発、製造、試験における業界のリーディングカンパニーです。
同社内視鏡ケーブルは、高度な技術が求められるデジタル画像処理装置の特定要件を満足するように設計されています。
また、優れた屈曲寿命を実現する高強度合金導体から、最適な引張り強度を実現するNEWtuf(商標登録製品)強化シリコンゴムジャケットまで、ケーブルのすべてのコンポーネントにカスタムオプションを提供可能です。
更に、同社のケーブル設計エンジニアは、コンセプトから試験までお客様と連携し、ケーブルがお客様の要件を正確に満たすことを保証します。
【導体】
・銅めっきや高力合金を始め、多種多様な導体材料に対応
・小型(AWG24-32相当)、超小型(AWG34-46)サイズ
対応
【誘電体】
・電気的仕様、温度条件、サイズのご要求に応じて選定
【シールド】
・ブレード、スパイラル、アルミニウムホイル、その他の材料を提供可
【被覆】
・NEWTtuf 補強シリコンゴムケーブルを用いる事で、最適な引張強度を実現
【社内試験】
・各種屈曲試験、ねじれ試験、減衰特性試験、伝播速度試験、静電容量、クロストーク -
製品名COLDflex Ground Cable特徴・-40℃までの低温柔軟性試験済み。
・紫外線耐性
・最大動作電圧:5kV
・高耐圧
・標準導体材料:裸銅線
(ご要求に応じてその他材料も対応)
・標準サイズ:250 kCMA-AWG 4
(ご要求に応じてその他サイズも対応)
・標準線色:10色
・標準・カスタム表面プリント対応 -
製品名ローノイズケーブル特徴ねじり、押しつぶし、曲げ、引っ張り等が加わる可能性のある微小信号アプリケーションに適したローノイズケーブル
【主要アプリケーション】
・医療機器分野:心電図検査(ECG)、脳波検査(EEG)、パルスオキシメーター
・オーディオ分野:マイク
・テスト・測定分野
・センサー分野
【特長】
・一次絶縁体の表面に導電層を設け、この層は絶縁体に接着されており、両素材間の動きを妨げ、帯電を防ぎます。
低ノイズコーティングされた一次側とケーブル内の他の部品との間の動きによって発生した電荷は、電圧差が生じないように
即座に動作します。
・一般的なケーブルでは、機械的衝撃の種類や強さ、使用する材質により最大100ミリボルトのノイズが生成されますが、本ローノイズケーブルは、導電性低ノイズ層を付加する事で、15~250マイクロボルトまでノイズを低減します。 -

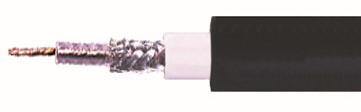

製品名小型・超小型同軸ケーブル特徴NEWT社では、お客様のご要求インピーダンス、静電容量、その他の厳しい電気的性能を満足し、特定のアプリケーションのニーズに沿ったカスタム仕様の同時ケーブルを製造しております。
中心導体、誘電体、シールド、ジャケットに、優れた屈曲寿命を実現する高強度合金導体、小型化と減衰を実現する発泡誘電体などのカスタムオプションを取り揃えております。
また、複数の同軸ケーブルとその他コンポーネントを組み合わせた、大口径の計装ケーブルも製造可能です。
